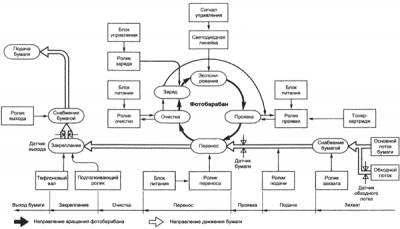

Из рисунка видно, что процесс формирования изображения принтером включает в себя шесть основных стадий:

1. Заряд

При помощи ролика заряда на поверхность фотобарабана (ФБ) наносится равномерный отрицательный заряд.

2. Экспонирование

Свет от светодиодной линейки проецируется на поверхность ФБ, потенциал заряда на освещенных участках становится меньше, таким образом на поверхности фотобарабана формируется скрытое электростатическое изображение.

3. Проявка

Отрицательно заряженные частицы тонера с магнитного ролика проявки переносятся на поверхность ФБ, скрытое электростатическое изображение становится видимым.

4. Перенос

Ролик переноса заряжает поверхность бумаги потенциалом, обратным потенциалу частиц тонера, изображение с поверхности ФБ переносится на бумагу.

5. Очистка

Ролик очистки притягивает частицы тонера, оставшиеся на ФБ после переноса тонера на бумагу, а с началом нового цикла формирования изображения возвращает тонер на ФБ.

6. Закрепление

Лист бумаги с нанесенным тонером (сформированным изображением) проходит через узел фьюзера между нагревательным (тефлоновым) и прессующим (резиновым) валом. Частицы тонера под воздействием высокой температуры и давлением вплавляются в бумагу.
